TESTER piorunochronu TP01

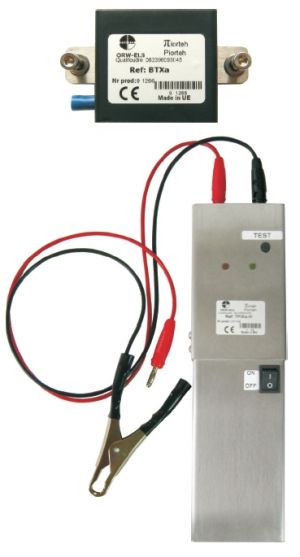

TESTER piorunochronu TP01, Interfejs testera TP01
Tester piorunochronu TP01 służy do sprawdzania parametrów elektrycznych głowicy piorunochronu z wczesną emisją lidera (PDA) GROMOSTAR T (z wbudowanym układem testującym). Jest wykorzystywany podczas przeprowadzanych okresowo konserwacji systemu ochrony odgromowej lub w celu sprawdzenia stanu głowicy piorunochronu po wyładowaniu atmosferycznym.

Tester TP01 jest urządzeniem przenośnym wyposażonym w przewody do podłączenia z interfejsem testera i przewodem odprowadzającym instalacji odgromowej.
Interfejs testera TP01 jest urządzeniem pełniącym funkcje złącza pomiarowego dla testera. Jest montowany na przewodzie odprowadzającym, nad złączem kontrolnym.

Dane techniczne

Tester TP01
Wyświetlacz: diody LED (czerwona i zielona)
Zasilanie: bateria litowa (prod. ORW-ELS)
Wymiary (mm): 260 x 75 x 30
Waga (kg): 0,96
Wykonanie zewnętrzne: stal nierdzewna, żywica dielektryczna

1. Procedura przeprowadzenia testu PDA przy użyciu testeraTP01:Podłącz przewody do testera TP01.
2. Podłącz czerwony przewód do dolnego gniazda interfejsu testera TP01.
3. Zaczep uchwyt krokodylkowy o przewód odprowadzający.
4. Włącz przycisk ON, a następnie naciśnij przycisk TEST na urządzeniu testującym.

   AUTOMATYCZNA SEKWENCJA TESTU

5. Test baterii.
   1. Świeci zielona dioda LED przez 2 sekundy – bateria sprawna.
   2. Czerwona dioda mruga 4 razy na sekundę przez 3 sekundy – zwarcie przewodów
   3. Świeci czerwona dioda LED przez 2 sekundy lub żadna dioda nie świeci – należy wymienić baterię w urządzeniu
6. Jeśli bateria jest sprawna urządzenie przechodzi do testu.
7. Dioda zielona mruga 2 razy na sekundę przez 5-10 sekund.
8. Wynik testu:
   1. Zielona dioda świeci przez 3 sekundy – głowica piorunochronu sprawna.
   2. Czerwona dioda mruga raz na sekundę przez 5 sekund– głowica piorunochronu uszkodzona.

100 Ω<Rp<300Ω (Rp - rezystancja pomiędzy przewodem odprowadzającym, a przewodem piorunochronu testowalnego)

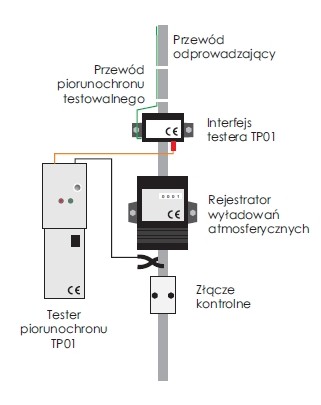

Schemat podłączenia

Do pobrania:
